Ambiente industrial crítico não perdoa fixador que solta em silêncio. Estruturas metálicas, equipamentos sob vibração sustentada e montagens técnicas especializadas têm uma exigência em comum: estabilidade de longo prazo na junta parafusada, com o mínimo de manutenção corretiva possível. É essa a aplicação que a linha de porcas autotravantes da Lanfranco AMSUD Brasil resolve — não por promessa de catálogo, mas por um princípio de travamento mecânico que se mede, e por um caso documentado de instalação industrial acompanhada ao longo de uma campanha de produção inteira.
A Lanfranco AMSUD Brasil é a representação exclusiva no Brasil da J. Lanfranco & Cie, fabricante francês fundado em 1974, com engenharia própria no país desde 2008 para analisar a junta do cliente e indicar a linha correta. Nesta página: onde a fixação industrial costuma falhar, o que a prova de campo mostra, qual linha costuma ser o ponto de partida da conversa técnica para estrutura metálica, equipamento sob vibração e montagem de espaço reduzido, e as especificações técnicas que sustentam a escolha.
Quem especifica fixador para planta industrial já conhece o dilema: o item mais barato do catálogo raramente é o mais barato ao longo da vida da junta. Um fixador que perde torque prevalente cedo custa em reaperto programado, em parada não programada e, quando engripa, em tempo de manutenção corretiva que não estava no plano. É esse o custo que este texto detalha — não com adjetivo, com o modo de falha nomeado e a instalação que o testou.
Numa planta industrial operando em regime contínuo, a falha de um fixador raramente aparece como “a porca caiu no chão”. Ela aparece como um desvio que a inspeção visual de rotina não pega — e é justamente por isso que custa mais caro quando é descoberta.
| Modo de falha | O que acontece | Consequência operacional |
|---|---|---|
| Perda de tensão do parafuso | a junta perde carga de aperto sem folga visível na porca | a falha não é detectada em inspeção de rotina — é o modo mais traiçoeiro |
| Afrouxamento progressivo | a porca gira sob vibração sustentada até perder o torque prevalente | parada não programada e retrabalho de reaperto |
| Engripamento por galling ou corrosão | a porca trava na rosca do parafuso e não sai na desmontagem | manutenção corretiva mais lenta e mais cara, com risco de dano ao parafuso na remoção forçada |
O impacto acumulado desses três modos, numa planta que depende de disponibilidade contínua, é sempre o mesmo tipo de conta: menor throughput, mais hora de manutenção alocada, maior custo por tonelada produzida e perda direta de lucro. Nenhum desses três modos de falha é hipótese — são os três nomeados na instalação industrial documentada a seguir.
O ponto em comum entre os três é que nenhum depende de choque ou impacto para acontecer — todos avançam devagar, sob operação normal do equipamento. É por isso que a inspeção de rotina, feita para pegar folga visível ou porca solta no chão, tende a não pegar nenhum dos três a tempo. O que resolve não é inspecionar com mais frequência: é o fixador manter torque prevalente por conta própria, sem depender de atrito residual que se degrada com o ciclo térmico e a vibração.

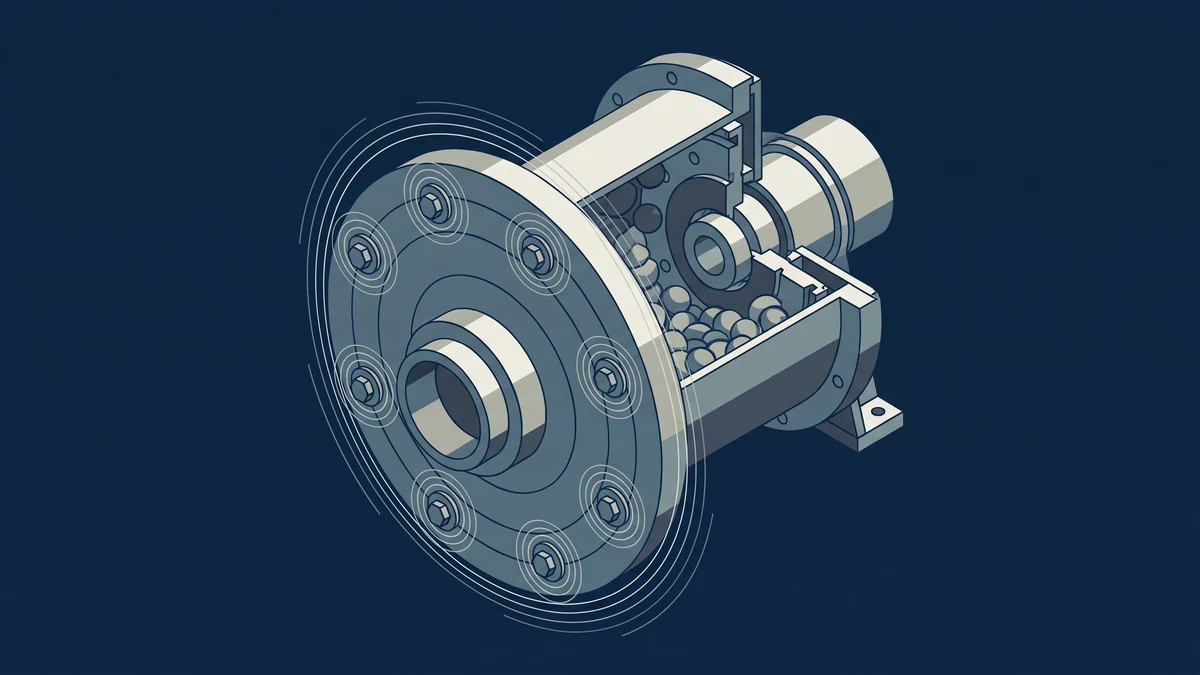

Cimento é indústria pesada em regime contínuo, e o moinho de bolas é um dos ativos mais hostis que existem para uma junta parafusada: opera sob vibração sustentada e temperatura extrema, ciclo após ciclo, sem parar. É o cenário onde um fixador que só funciona no laboratório se revela — ou fracassa — em semanas.
Um grande produtor europeu de cimento avaliou a porca ESL nos moinhos de bolas de uma de suas plantas. A instalação foi feita em ESL M30 × 2,50 (passo fino), com prática e ferramenta padrão, e monitorada ao longo de uma campanha de produção inteira — não um teste de bancada, uma operação real acompanhada do início ao fim do ciclo produtivo.
| Parâmetro | Valor documentado |
|---|---|
| Ativo | Moinhos de bolas |
| Instalação | ESL M30 × 2,50, passo fino |
| Período de acompanhamento | Uma campanha de produção inteira |
| Resultado | Nenhum parafuso afrouxou; nenhuma parada de produção por falha de fixador; carga de aperto mantida apesar da vibração constante e da ciclagem térmica |
| Desdobramento | A empresa emitiu memorando corporativo recomendando que outras plantas fizessem suas próprias instalações |
| Situação atual | ESL em M30, M33 e M36 (passo fino), hoje em uso em várias fábricas de cimento do grupo |
O resultado não foi apenas “não afrouxou”. Foi carga de aperto mantida apesar de vibração constante e ciclagem térmica — exatamente os dois fatores que, na tabela anterior, abrem caminho para perda de tensão e afrouxamento progressivo. O memorando corporativo que se seguiu, recomendando a replicação em outras plantas do grupo, é o tipo de validação que não se compra: é decisão de quem operou o ativo e mediu o resultado. O estudo completo deste caso está publicado pela J. Lanfranco & Cie.
A tecnologia por trás da linha, desenvolvida pela J. Lanfranco & Cie, trava por deformação elástica controlada do próprio aço: fendas usinadas na coroa da porca fazem o material se deformar elasticamente no aperto, gerando o torque prevalente que segura a junta. Por ser um travamento elástico, ele não se consome na primeira montagem — daí a porca ser declarada reutilizável cinco vezes ou mais.
É esse princípio que explica o resultado do moinho de bolas: numa junta sob vibração sustentada, o travamento não depende de a porca “morder” a rosca por atrito residual, que se degrada com o ciclo térmico — depende da geometria da própria peça continuar gerando torque prevalente, aperto após aperto. É também o que sustenta a redução de manutenção corretiva: menos reaperto programado, menos substituição de fixador consumido, menos parada para trocar o que devia ter durado.
Comparar fixadores pelo preço de compra ignora onde o custo real se concentra numa planta industrial: no tempo de manutenção, não no item. Um fixador que exige reaperto programado consome hora de equipe de manutenção mês após mês. Um que afrouxa sem aviso gera parada não programada — a categoria de custo mais cara em qualquer planta com meta de disponibilidade. E um que engripa na desmontagem, por galling ou corrosão, transforma uma troca de rotina numa intervenção mais lenta, às vezes com risco de dano ao próprio parafuso na remoção forçada.
A reutilização declarada de cinco vezes ou mais ataca diretamente esse terceiro ponto: um fixador que sai limpo na desmontagem e ainda mantém o travamento por deformação elástica intacto não precisa ser descartado a cada intervenção. Somado à estabilidade sob vibração mostrada no caso do moinho de bolas, o resultado é menos intervenção de manutenção pelo mesmo período de operação — não um número de economia, que esta página não declara, mas um mecanismo verificável em cada um dos três modos de falha listados acima.
Tem uma junta industrial que já deu problema, ou está especificando uma nova? A engenharia da Lanfranco AMSUD Brasil analisa a aplicação e indica a linha correta. Falar com a engenharia.

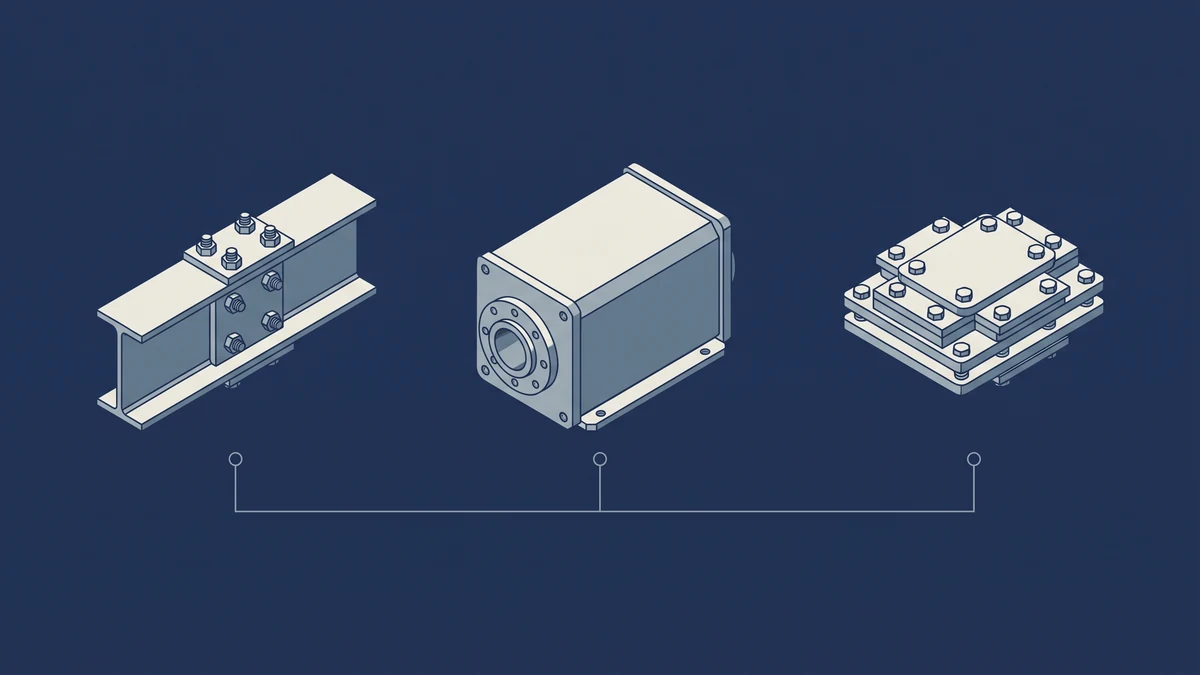

Três frentes concentram a demanda por fixação de segurança fora do ambiente ferroviário: estruturas metálicas, equipamentos industriais e montagens técnicas especializadas. Cada uma exige uma combinação diferente de bitola, geometria e espaço disponível — e a linha de porcas autotravantes cobre as três com famílias diferentes.
| Aplicação | O que a junta exige | Linha indicada | Por quê |
|---|---|---|---|
| Estruturas metálicas | resistência mecânica e distribuição de carga em conexões parafusadas, muitas vezes sobre material mais macio que o aço da porca | ESL e ERM | como ponto de partida da conversa técnica: a ESL é a linha carro-chefe, testada no CETIM; a ERM tem flange de arruela livre integrada, distribui carga e evita afundamento em material macio, dispensando arruela separada. A confirmação para a junta específica se faz na consulta técnica com a engenharia da Lanfranco AMSUD Brasil |
| Equipamentos industriais sob vibração (moinhos, britadores, peneiras, ventiladores de grande porte) | travamento estável sob vibração sustentada e ciclos térmicos, em bitolas maiores | ESL em bitolas maiores (M30, M33, M36) | é a instalação usada no caso do moinho de bolas descrito acima, acompanhada ao longo de campanha de produção inteira |
| Montagens técnicas especializadas, com espaço axial limitado | travamento por deformação elástica sem abrir mão de altura reduzida | THM e THU | como ponto de partida da conversa técnica: a THM tem perfil baixo (tipo IB), para onde a THU não cabe; a THU tem duas fendas opostas, deformação equilibrada e maior engajamento de rosca. A confirmação para a junta específica se faz na consulta técnica com a engenharia da Lanfranco AMSUD Brasil |
Conexões parafusadas em estrutura metálica industrial pedem estabilidade de longo prazo — não é a junta que se desmonta e remonta toda semana, é a que precisa continuar segurando por anos sob carga estática e variação térmica do ambiente. A linha ESL cobre a faixa mais ampla de bitolas da linha (M2 a M48), e a ERM entra quando a conexão precisa distribuir carga sobre um material mais macio, sem adicionar uma arruela separada ao conjunto.
Moinho, britador, peneira, ventilador de grande porte: são ativos que vibram continuamente enquanto produzem, e é justamente aí que um fixador convencional perde torque prevalente com o tempo. O caso do moinho de bolas, descrito acima, é a referência de campo desta aplicação — ESL em bitolas maiores, M30 a M36, monitorada ao longo de uma campanha de produção inteira.
Quando o projeto não tem espaço axial para uma porca de altura padrão, a resposta não é abrir mão do travamento por deformação elástica — é trocar de família dentro da mesma tecnologia. A THM tem perfil baixo (tipo IB) para exatamente essa situação; a THU, com duas fendas opostas, equilibra a deformação e engaja mais rosca quando o espaço permite uma altura um pouco maior. A HCE, com altura padrão e uma fenda, fica entre as duas.
A especificação de uma junta industrial começa pelo par material + classe, porque é esse par que define a faixa de temperatura de trabalho e o conjunto normativo aplicável.
| Material | Classes | Faixa de trabalho | Norma de desempenho |
|---|---|---|---|
| Aço carbono | QV (8) · QK (10) · QL (12) | −50 °C a +300 °C | NF EN ISO 2320 / ISO 898-2 |
| Aço inoxidável | A2-70 (ZE) · A4-70 (ZK) · A4-80 (ZH) | −200 °C a +400 °C | NF EN ISO 3506-2 / ISO 2320 |
A linha em aço inoxidável é a indicada para ambiente de atmosfera corrosiva. Na rosca, a cobertura é ISO 965-2 na métrica e UNC/UNF conforme ANSI B1.1, além do padrão BS. Latão, bronze e titânio ficam disponíveis sob consulta, assim como outros diâmetros e tipos de arruela.
⚠️ Sobre a vigência. As especificações desta seção acompanham a linha vigente no catálogo do fabricante, datado de janeiro de 2013. A confirmação de disponibilidade e de bitola para uma referência específica se faz na consulta técnica com a engenharia da Lanfranco AMSUD Brasil.
A linha de fixação da J. Lanfranco & Cie está em uso em mais de 30 países, com a Lanfranco AMSUD Brasil como representação exclusiva no Brasil e atuação declarada em toda a América do Sul. A empresa não fabrica a porca — fornece o produto homologado da matriz francesa — mas mantém engenharia própria no Brasil, que olha a junta do cliente e diz o que é tecnicamente viável.
Isso inclui consulta técnica, avaliação técnica de viabilidade, análise da junta específica do projeto, especificação de item sob demanda e interlocução técnica direta — sem a necessidade de abrir um processo de engenharia com a matriz para cada aplicação nova.
Na prática, esse serviço técnico é o que separa uma escolha de catálogo de uma especificação de engenharia. A analise da junta do cliente considera material da estrutura, faixa de temperatura de operação, exposição a atmosfera corrosiva e espaço axial disponível — as mesmas quatro variáveis que decidem, na tabela de aplicações acima, se a resposta é ESL, ERM, THM ou THU. É essa avaliação técnica que confirma, para cada projeto, a bitola e a classe corretas antes da compra.
Esta página reúne a aplicação industrial geral. Para especificação por família de produto, prova técnica formal e outros segmentos atendidos, os destinos abaixo entram em mais detalhe.
A exigência aparece quando a junta opera sob vibração sustentada, ciclo térmico ou carga variável, e uma falha não é percebida a tempo por inspeção visual de rotina — como em moinhos, britadores, estruturas metálicas de longa vida útil e equipamentos rotativos de grande porte. Nesses casos, o fixador precisa manter torque prevalente por conta própria, sem depender só de atrito residual.
O caso mais direto é o de um grande produtor europeu de cimento, que instalou ESL M30 × 2,50 passo fino nos moinhos de bolas de uma de suas plantas e acompanhou o resultado ao longo de uma campanha de produção inteira: nenhum parafuso afrouxou, nenhuma parada de produção por falha de fixador, carga de aperto mantida apesar da vibração constante e da ciclagem térmica. A empresa emitiu memorando corporativo recomendando a replicação em outras plantas, e hoje a ESL está em M30, M33 e M36 em várias fábricas de cimento do grupo.
Como ponto de partida da conversa técnica, a ESL, pela faixa ampla de bitolas (M2 a M48) e por ser a linha carro-chefe testada no CETIM. Quando a conexão precisa distribuir carga sobre um material mais macio que o aço da porca, a ERM soma a isso uma flange de arruela livre integrada, dispensando arruela separada. A confirmação para a junta específica se faz na consulta técnica com a engenharia da Lanfranco AMSUD Brasil.
Como ponto de partida da conversa técnica, a THM, de perfil baixo (tipo IB), costuma atender esse tipo de restrição. Quando o espaço permite uma altura um pouco maior, a THU, com duas fendas opostas, entrega deformação equilibrada e maior engajamento de rosca. A confirmação para a junta específica se faz na consulta técnica com a engenharia da Lanfranco AMSUD Brasil.
Sim. O travamento vem da deformação elástica controlada do próprio aço, gerada pelas fendas usinadas na coroa da porca, e não se consome na montagem. A linha é declarada reutilizável cinco vezes ou mais. Na prática, a reutilização também depende de a peça sair na desmontagem sem engripar — por isso o tratamento anti-engripante da linha em inox faz diferença nesse tipo de ambiente.
Em aço carbono, a linha trabalha de −50 °C a +300 °C. Em aço inoxidável, de −200 °C a +400 °C, sendo esta a indicada para atmosfera corrosiva. As faixas valem para o grupo de material; a definição final para uma referência específica se confirma na consulta técnica.
Não. A Lanfranco AMSUD Brasil é a representação exclusiva no Brasil da J. Lanfranco & Cie, fabricante francês fundado em 1974. A empresa brasileira, atuando desde 2008, fornece o produto homologado da matriz e mantém engenharia própria para analisar a aplicação do cliente e indicar a especificação correta.
Para aplicação industrial fora do ambiente ferroviário, a referência é a norma de desempenho do material (NF EN ISO 2320 / ISO 898-2 em aço carbono, NF EN ISO 3506-2 / ISO 2320 em inox) e a norma de rosca (ISO 965-2 ou UNC/UNF conforme ANSI B1.1). A homologação ferroviária SNCF é específica do segmento de material rodante e não se estende às aplicações industriais gerais.
Estrutura metálica, equipamento sob vibração ou montagem técnica com espaço reduzido: cada aplicação industrial tem uma combinação de bitola, geometria e material que só se fecha olhando a junta real. A engenharia da Lanfranco AMSUD Brasil está disponível para avaliar a aplicação e indicar a linha correta antes da compra.
