Arruela Nord-Lock: quando resolve, e quando o problema é a porca

Quem digita arruela nord lock na busca quase sempre está no mesmo ponto: uma junta específica voltou ao histórico de manutenção, alguém sugeriu a arruela, e a dúvida é se aquilo resolve ou se vai ser mais um item comprado para o mesmo problema reaparecer no próximo turno.

A resposta honesta começa reconhecendo o que o produto faz bem, e ele faz bem. O que este artigo acrescenta é a delimitação de escopo: a arruela atua na interface de apoio, não na rosca, e por isso endereça um modo de falha específico. Quando a junta falha por outro mecanismo, o componente que precisa mudar não é a arruela.

Como funciona a arruela Nord-Lock: o travamento por cunha

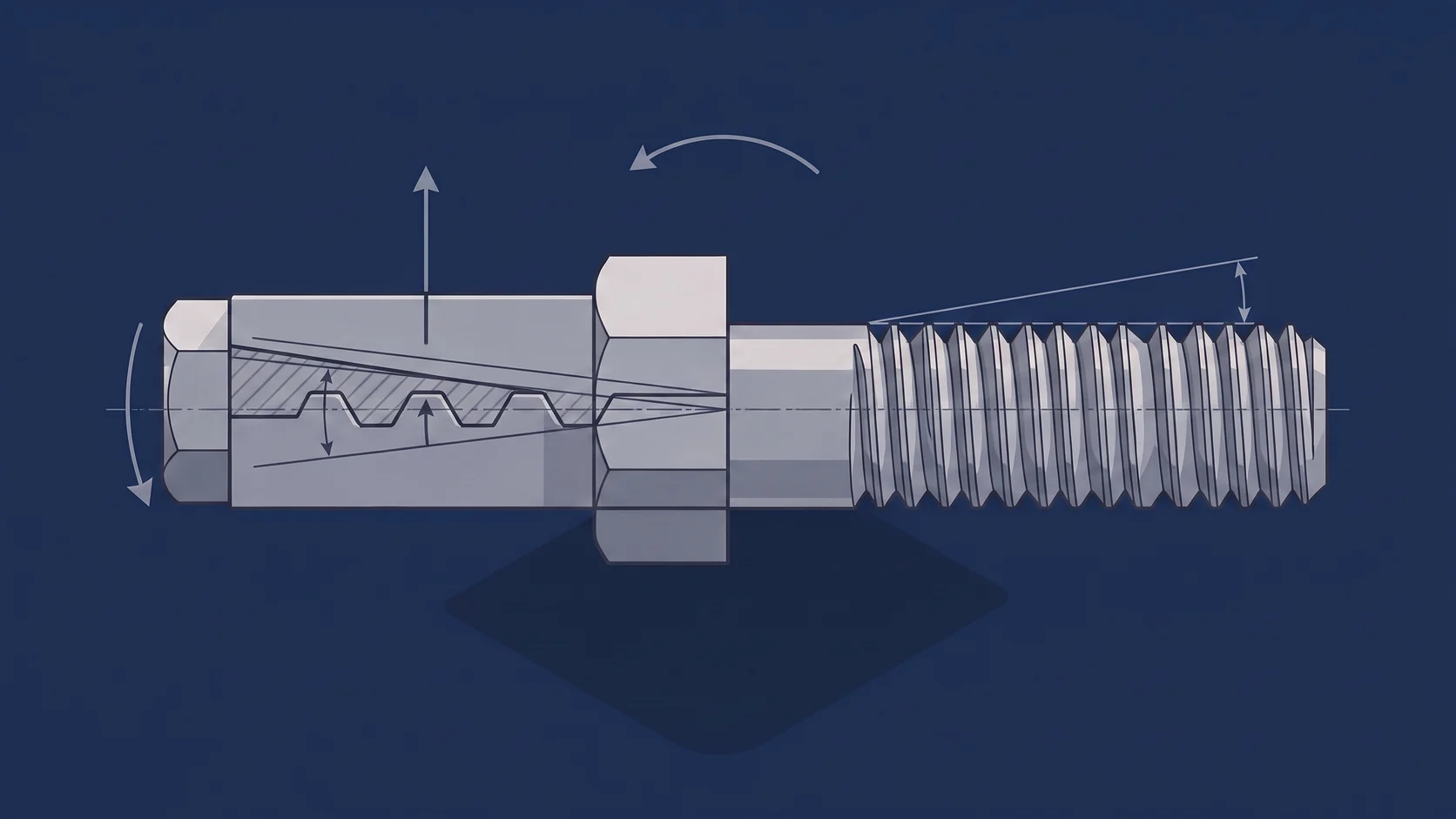

O afrouxamento rotacional tem causa geométrica. A rosca é um plano inclinado enrolado no parafuso, com um ângulo próprio, o ângulo da hélice. Enquanto houver carga de aperto e atrito suficiente, a porca não desce esse plano. Quando o atrito cai, ainda que por frações de segundo em cada ciclo de vibração, ela desce.

A arruela de travamento por cunha ataca essa geometria com outra geometria. Ela não é uma arruela: é um par de arruelas que trabalha uma contra a outra. As faces externas têm dentes, que cravam na peça e na porca; as faces internas, que se tocam, têm rampas em cunha. Cravados os dentes, o único escorregamento possível passa a ser entre as duas rampas, e a inclinação delas é maior que o ângulo da hélice. Para girar no sentido do desaperto, o par teria que subir a própria rampa, aumentando a distância entre a face da porca e a peça. Ou seja, qualquer tentativa de giro eleva o conjunto, e elevar significa esticar mais o parafuso. Convém dizer sem rodeio: o mecanismo é sólido, e trava por geometria, não por atrito.

Arruela de travamento por cunha: onde ela atua na junta

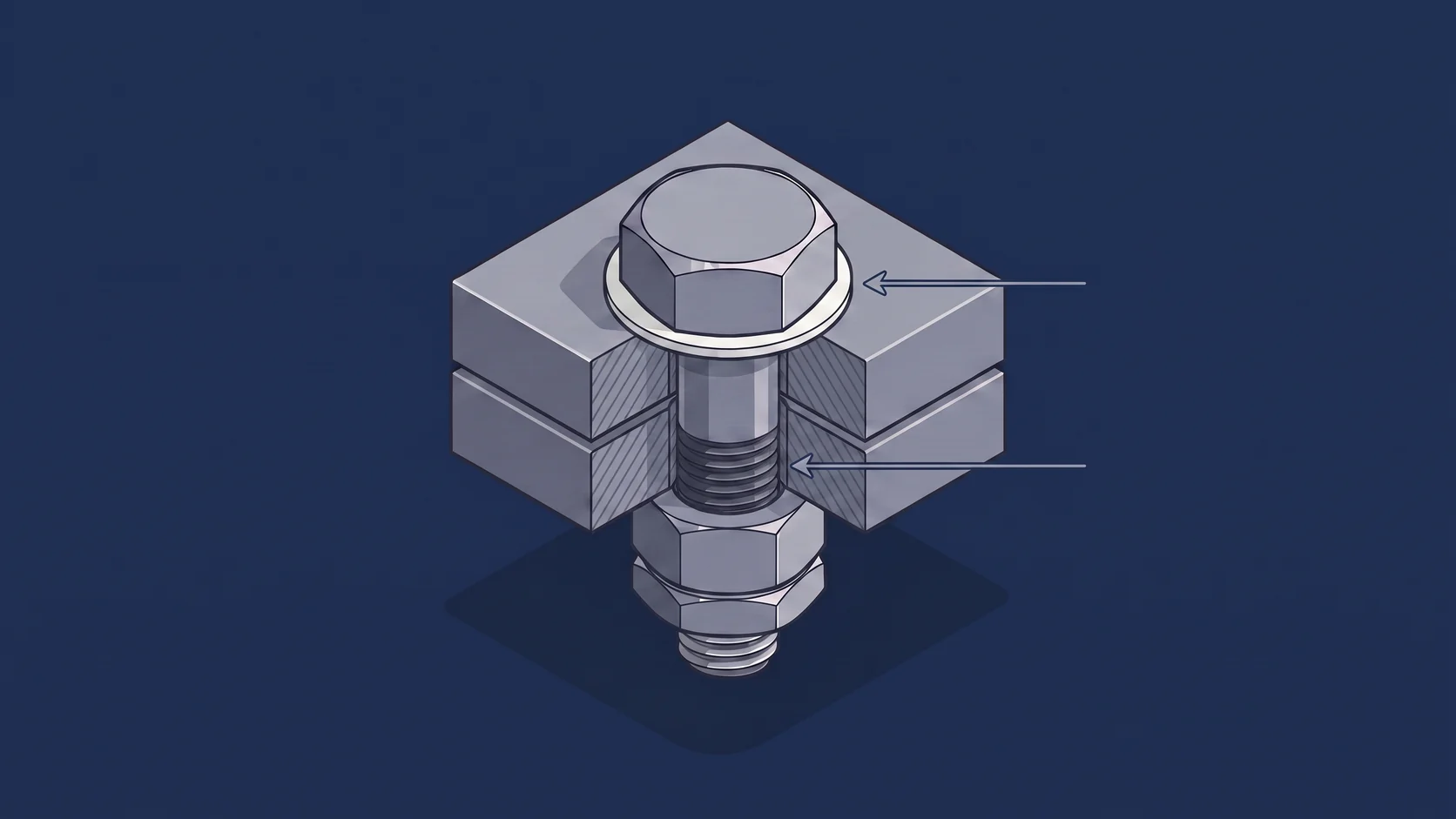

A parte que costuma passar batido é onde a arruela está fisicamente: entre a face da porca e a superfície da peça, isto é, na interface de apoio, não na rosca. E essa localização define o resto. Uma junta parafusada não é segurada pela porca nem pela arruela: ela é segurada pela carga de aperto, o alongamento elástico do parafuso que puxa as peças uma contra a outra. Todo travamento existe para preservar essa carga, cada um contra uma ameaça diferente, e a arruela por cunha preserva contra uma, a porca girar. O que ela não pode fazer, por estar onde está, é impedir que o alongamento do parafuso diminua sem que nada gire.

Há ainda uma condição de projeto que nem toda junta oferece: a superfície de assentamento precisa ser dura e plana o bastante para receber os dentes. Em material macio, em peça pintada ou revestida, ou em flange sujeito a afundamento, cravar deixa de ser garantido, e o mecanismo depende de eles cravarem.

Arruela nordlock, arruela nord lock ou Nord-Lock: por que o nome varia

No pedido de compra o termo aparece de todo jeito: arruela nordlock junto, arruela nord lock separado, Nord-Lock com hífen, e ainda a categoria genérica arruela de travamento por cunha. As três primeiras grafias apontam para a mesma marca; a quarta é o nome técnico do princípio, o que aparece em caderno de encargos. Quem pergunta como funciona a arruela nord lock e quem especifica arruela de travamento por cunha tratam da mesma peça, e a diferença é prática: a marca no pedido restringe o fornecimento a ela, o princípio abre a especificação a qualquer produto que o atenda.

Registro de transparência, porque é devido: Nord-Lock é marca de terceiro, e a Lanfranco AMSUD Brasil, representação exclusiva no Brasil da J. Lanfranco & Cie, não a representa. Aqui se comparam princípios mecânicos, não desempenho medido: não há ensaio comparativo entre marcas neste artigo, e onde não há ensaio não cabe afirmação de superioridade.

Arruela trava parafuso: o que ela faz e o que não faz

“Arruela trava parafuso” é como o pedido costuma chegar, e a expressão carrega expectativa maior do que qualquer arruela entrega. O que ela faz já está dito: bloqueia o afrouxamento rotacional inclusive sob choque, preserva o parafuso e a porca já especificados, e dispensa polímero, adesivo e tempo de cura. O que ela não faz é onde a decisão se perde:

• Não aumenta a carga de aperto. A força que segura as peças continua sendo a que o torque de projeto gerou no parafuso.
• Não corrige furo ovalizado nem parafuso subdimensionado. Perdida a geometria, o problema é anterior ao travamento.
• Não reduz a contagem de peças da junta. Ao contrário: acrescenta duas.

Nada nessa lista é defeito do produto: é delimitação de escopo. O par de porcas tem limite equivalente por outro caminho, como está em contra porca, quando ela trava e quando ela falha. O erro nunca é a peça, é escolhê-la pelo hábito em vez do mecanismo de falha que a junta apresenta.

Rotação ou perda de carga de aperto: os dois problemas que a inspeção confunde

Dois modos de falha produzem o mesmo relatório de manutenção, “a junta afrouxou”, e pedem soluções diferentes.

Modo 1, afrouxamento por rotação. A porca gira no sentido do desaperto. É visível e deixa rastro: fixador solto na inspeção, peça com folga, marca de referência deslocada. É contra este modo que a arruela por cunha foi projetada, e contra ele ela é eficaz.

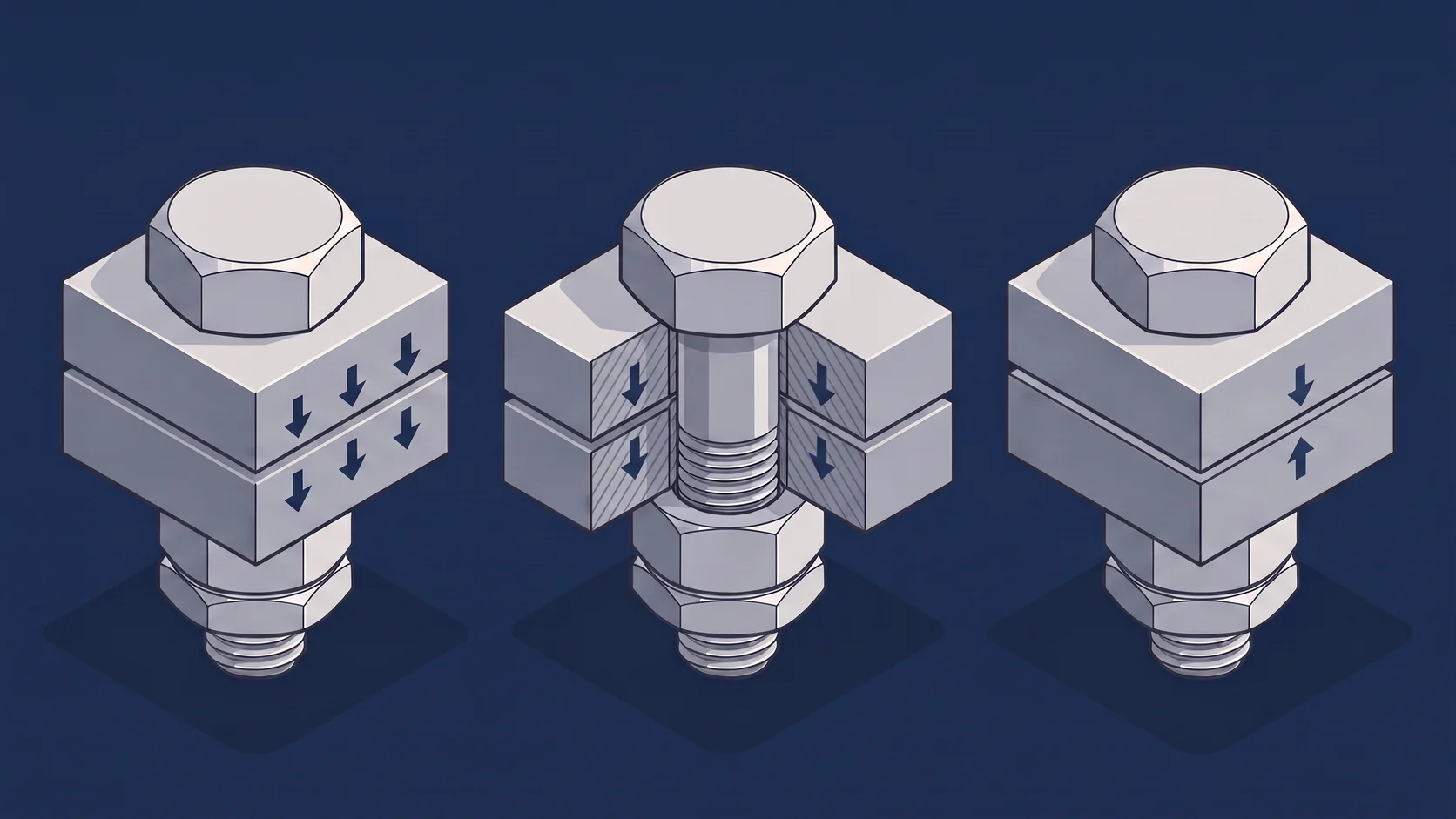

Modo 2, perda de carga de aperto sem rotação. O parafuso perde alongamento elástico e a junta perde tensão, mas nada gira. Sob vibração transversal, as peças tentam escorregar uma sobre a outra perpendicularmente ao parafuso; quando o esforço supera o atrito entre as superfícies, ocorre microescorregamento e a junta acomoda. Repetido ciclo após ciclo, isso consome o alongamento. Somem-se acomodação de superfícies novas, fluência sob temperatura e ciclagem térmica, e a junta fica frouxa por dentro e apertada por fora.

Um componente que atua na interface de apoio não interfere no Modo 2, porque ali não há giro a bloquear. E o Modo 2 é o que a inspeção de rotina tem mais dificuldade de enxergar.

O que o ensaio Junker mede

O ensaio Junker, normalizado pela DIN 65151, existe para separar as duas coisas. O conjunto parafuso e porca é apertado com torque definido e submetido a ciclos de deslocamento transversal, e a cada ciclo mede-se a tensão residual no parafuso. O resultado não é “girou ou não girou”: é uma curva de perda de tensão ao longo dos ciclos, e quanto mais plana a curva, mais eficaz o fixador. Nota de leitura de laudo: a DIN 65151 aplica deslocamento senoidal, enquanto a variante Junker-Goddard acrescenta componente axial, de modo que comparar bancadas diferentes não é comparação.

A ESL, carro-chefe da linha representada pela Lanfranco AMSUD Brasil, é ensaiada no CETIM, o Centre Technique des Industries Mécaniques, em Saint-Cyr-l’École, na França. Conforme o laudo do CETIM, ela mantém torque prevalente elevado após centenas de ciclos de vibração transversal.

O modo de falha que a inspeção não vê

A biblioteca técnica da matriz francesa publicou um caso que leva esse mecanismo até o desfecho. Uma ponte ferroviária de aço de 450 metros sobre um grande rio sul-americano, em corredor de carga pesada, foi montada com sistema de swage collar bolt, e as juntas eram inspecionadas rotineiramente sem que nenhum fixador solto fosse detectado. Durante a passagem de um trem de carga de 700 metros, a estrutura colapsou e seis vagões-tanque caíram no rio.

A investigação mostrou que os conjuntos não afrouxaram nem se separaram: eles perderam carga de aperto, e a perda passou despercebida porque não havia nada girado para encontrar. Com carga insuficiente, os furos ovalizaram, o que introduziu fadiga cíclica até o cisalhamento do parafuso e a falha súbita. O mecanismo não foi afrouxamento visível, foi desempenho não verificável do fixador. Nenhum antirrotação teria mudado esse desfecho, porque não havia rotação a impedir.

Na reconstrução, depois de um ano de avaliação de engenharia, foram especificadas mais de 180.000 porcas ESL nas bitolas 7/8″, 1″ e 1-1/8″, com parafusos ASTM A325 e arruelas endurecidas ASTM F436, em ferramenta e procedimento padrão. O ganho decisivo está no fim do relato: os inspetores hoje conseguem confirmar retenção de torque e reaplicar torque (caso publicado).

Quando a arruela por cunha resolve e quando o componente a revisar é a porca

A tabela abaixo é o resumo operacional do artigo. Ela não pergunta qual produto é melhor: pergunta o que a sua junta está fazendo.

Sinal na junta	A arruela por cunha resolve	O componente a revisar é a porca
O que a inspeção encontra	Porca girada, fixador solto, folga visível	Junta sem tensão com tudo no lugar, nada girado
Modo de solicitação	Vibração e choque que produzem giro	Vibração transversal cíclica com microescorregamento
Temperatura	Estável	Ciclagem térmica repetida
Superfície de assentamento	Dura e plana, capaz de receber os dentes	Material macio, pintado, revestido ou sujeito a afundamento
Espaço e geometria	Folga axial para duas peças a mais	Espaço axial limitado, ou furo já ovalizado
Verificação em campo	Basta constatar que não girou	Confirmar retenção de torque e reaplicar torque

Leia como soma, não como itens isolados. Uma linha na coluna da direita já pede reavaliação. Três ou mais, e a discussão saiu do campo da arruela.

O custo de projeto de uma peça a mais na pilha da junta

Há um argumento que raramente entra na planilha e pesa mais que o preço unitário: a contagem de componentes. Uma junta travada por arruela de cunha tem, no mínimo, quatro peças, o parafuso, a porca e o par de arruelas. Cada peça adicional cobra o seu preço operacional:

1. Mais um código no estoque, que precisa estar disponível no reparo emergencial.
2. Mais uma etapa no procedimento, com orientação correta das faces. Par montado invertido não trava.
3. Mais uma superfície crítica, porque o mecanismo depende de os dentes cravarem dos dois lados.

O caso publicado pela matriz sobre um cruzamento em diamante duplo de uma ferrovia Classe I no meio-oeste americano registra o que as inspeções encontravam ali: quase toda junta parafusada afrouxando ou completamente descarregada, arruelas de travamento estilhaçadas e porcas sem nenhum torque prevalente. As equipes lidavam com cerca de 60 parafusos soltos ou quebrados por semana e 3.000 conjuntos de reposição por ano, com a manutenção feita com trens circulando.

Ressalva de leitura, necessária: o relato não identifica o tipo nem a marca dessas arruelas, e não deve ser lido como julgamento de nenhum produto. O que ele mostra é o ponto de projeto desta seção, que componente de travamento empilhado na junta é componente que pode ser encontrado quebrado na inspeção seguinte, e nesse instante a junta fica sem travamento nenhum.

A causa-raiz apurada naquele cruzamento também estava na porca. As porcas de torque prevalente instaladas usavam rosca deformada, o que produzia torque irregular: algumas não travavam, outras engripavam na instalação, obrigando as equipes a cortar o fixador com maçarico e a danificar os furos. A solução foram 70 porcas THU 1.3/8″-6 UNC Grau 8, com ferramenta de impacto hidráulica, reaproveitando os parafusos existentes, sem intercorrência e sem parada. As inspeções seguintes não observaram afrouxamento, as trocas semanais foram eliminadas e a economia chegou a quase US$ 50 mil em seis meses (caso publicado). Note o que não mudou: a furação e os parafusos. A mudança ficou na porca.

Quando a resposta está na porca: torque prevalente no próprio aço

Caindo o diagnóstico na coluna da direita, o caminho é mover o travamento da interface de apoio para dentro da rosca, sem acrescentar peça. É o que faz a tecnologia HFR, desenvolvida pela J. Lanfranco & Cie: fendas usinadas na coroa da porca fazem o material se deformar elasticamente ao apertar, e essa deformação controlada do próprio aço gera torque prevalente na rosca, sem atrito entre porcas, sem polímero e sem adesivo. Daí três consequências:

• O travamento é verificável na porca. O inspetor põe a chave e mede torque prevalente, resposta direta ao “desempenho não verificável” do caso da ponte.
• O torque é reaplicável com ferramenta padrão, sem procedimento especial nem peça auxiliar a posicionar.
• A pilha da junta encolhe: parafuso e porca, sem componente intermediário de travamento.

As porcas autotravantes 100% metálicas da linha cobrem de M2 a M48 em métrico e polegadas em UNC e UNF, em aço carbono das classes QV, QK e QL, de −50 °C a +300 °C, e em inox A2-70, A4-70 e A4-80, de −200 °C a +400 °C. São reutilizáveis cinco vezes ou mais, porque o travamento não é consumido no uso, e atendem NF EN ISO 2320 e ISO 898-2 no aço, NF EN ISO 3506-2 e ISO 2320 no inox, com rosca conforme ISO 965-2, ANSI B1.1 e BS.

Dentro da linha, a geometria segue a junta:

• ESL, sextavada fendada, de M2 a M48 e do N°8 a 2″, homologada SNCF ST 001-002 FPn6. É a linha ensaiada no CETIM e a aplicada na reconstrução da ponte.
• ERM, fendada com flange de arruela livre integrada, de M4 a M16, homologada SNCF ST 001-002 FPn15. É a resposta a quem usava a arruela para distribuir carga: ela distribui carga, evita afundamento em material macio e dispensa a arruela separada.
• THU, com duas fendas opostas, e THM, de perfil baixo tipo IB, ambas de M4 a M45. A THU dá deformação equilibrada e maior engajamento de rosca; a THM atende o espaço axial limitado, em que empilhar duas arruelas não cabe.
• HCE, uma fenda, de M4 a M48, com altura igual ao diâmetro.

O comportamento sob vibração sustentada com temperatura tem um terceiro caso publicado. Um grande produtor europeu de cimento avaliou a ESL nos moinhos de bolas em M30 × 2,50 de passo fino, ao longo de uma campanha de produção inteira. Nenhum parafuso afrouxou, não houve parada por falha de fixador e a carga de aperto se manteve apesar da vibração e da ciclagem térmica (caso publicado). Os modos de falha nomeados por essa fonte fecham o argumento: perda de tensão do parafuso, afrouxamento progressivo e porcas engripadas por galling ou corrosão. Só o segundo é combatido por antirrotação.

Como decidir na prática, em seis perguntas

As seis perguntas abaixo são de levantamento, e o conjunto delas diz se a junta é caso de arruela de travamento por cunha ou de troca da porca. Todas se respondem olhando a junta e o histórico de manutenção, não o catálogo.

1. O que a última inspeção encontrou: porca girada, ou junta sem tensão com tudo no lugar? Esta sozinha separa os dois modos de falha.
2. A superfície de assentamento é dura e plana o bastante para os dentes cravarem?
3. Existe espaço axial para duas peças a mais por junta? Em perfil baixo a resposta é não.
4. A junta cicla temperatura, e qual a faixa real de operação?
5. Há furo ovalizado ou histórico de fixador cortado com maçarico? Se há, existe geometria a corrigir antes do travamento.
6. A inspeção consegue confirmar retenção de torque e reaplicar torque? Se não consegue, a junta está em desempenho não verificável.

Cada resposta cai numa das colunas da tabela anterior, e decide a soma.

Perguntas frequentes sobre a arruela Nord-Lock

Como funciona a arruela Nord-Lock?

Ela funciona por travamento em cunha. São duas arruelas que trabalham uma contra a outra: as faces externas têm dentes que cravam na peça e na porca, e as faces internas têm rampas em cunha cuja inclinação é maior que o ângulo da hélice da rosca. Para a porca girar no sentido do desaperto, o par teria que subir essas rampas e elevar o conjunto, esticando ainda mais o parafuso. O afrouxamento rotacional fica bloqueado por geometria, não por atrito.

A arruela de travamento por cunha resolve a perda de carga de aperto da junta?

Não. Ela atua na interface de apoio e impede a porca de girar, que é um mecanismo de falha. A perda de carga de aperto por acomodação das superfícies, relaxamento, fluência do material ou ovalização do furo acontece sem giro nenhum, e nenhum componente antirrotação alcança o que não gira.

Arruela nordlock, arruela nord lock e Nord-Lock são a mesma coisa?

Sim, as três grafias apontam para a mesma marca. O nome técnico do princípio é arruela de travamento por cunha, e é esse o termo que deve aparecer em especificação e em caderno de encargos, porque descreve o mecanismo sem restringir o fornecimento a um fabricante.

Quando o problema da junta é a porca, e não a arruela trava parafuso?

Quando a inspeção encontra a junta sem tensão com tudo no lugar, sem nada girado. Esse quadro aponta para perda de carga de aperto sob vibração transversal, ciclagem térmica ou acomodação, e o que precisa mudar é o elemento que trava na rosca. Uma porca autotravante 100% metálica gera torque prevalente no próprio aço, verificável com a chave.

É preciso usar arruela de travamento junto com uma porca autotravante 100% metálica?

Não é necessário, porque o travamento já está na rosca da porca, gerado pela deformação elástica controlada do próprio aço. Quando a junta precisa distribuir carga ou evitar afundamento em material macio, a linha ERM resolve isso na própria peça: ela tem flange com arruela livre integrada e dispensa a arruela separada.

A porca autotravante 100% metálica pode ser reutilizada?

Sim, cinco vezes ou mais. Como o travamento vem da deformação elástica controlada do aço, e não de um inserto que se degrada nem de um adesivo de uso único, ele não é consumido no uso. Isso muda a conta da manutenção em juntas abertas periodicamente.

Conclusão

A arruela de travamento por cunha é um bom produto resolvendo um problema real. Onde a junta afrouxa girando, ela é resposta legítima e de baixa fricção, porque preserva o parafuso e a porca já especificados. O limite não é de qualidade, é de escopo: ela mora na interface de apoio, e por isso não alcança o mecanismo que derruba junta em ferrovia, mineração e moinho, a perda progressiva de carga de aperto sem giro visível. O caso da ponte de 450 metros é o desfecho extremo disso: o problema não foi afrouxamento, foi desempenho não verificável.

Por isso a pergunta que abre a especificação não é qual arruela usar. É esta: o problema desta junta é rotação, ou é perda de carga de aperto? Se for rotação, a arruela por cunha entrega. Se for perda de tensão, o componente a revisar é a porca, e o critério passa a ser torque prevalente no próprio aço, verificável na inspeção e reaplicável com ferramenta padrão.
