Contra porca: quando ela trava e quando ela falha

Quase toda planta industrial no Brasil tem uma junta resolvida com contra porca. É a solução improvisada mais difundida do país: o parafuso afrouxou, alguém rosqueou uma segunda porca por cima e o problema parou de aparecer. A pergunta que o engenheiro de manutenção faz depois, quando a mesma junta volta a dar trabalho, é se aquilo realmente resolveu alguma coisa.

A resposta honesta tem duas partes. A contra porca funciona, e funciona por um princípio físico legítimo. Mas ela funciona dentro de um envelope estreito de aplicação, e fora desse envelope ela faz algo pior do que não funcionar: ela esconde a falha. Este artigo explica o mecanismo, mostra onde ele para de valer e dá o critério para decidir entre manter o par e especificar outra coisa.

Como funciona a contra porca: o travamento por atrito

Uma junta parafusada não é segurada pela porca. Ela é segurada pela carga de aperto (clamp force): o parafuso é esticado elasticamente na montagem e passa a puxar as peças uma contra a outra. A porca só mantém esse alongamento. Enquanto a carga de aperto existe, o atrito entre as superfícies das peças impede que elas escorreguem, e a junta está viva.

O par porca e contra porca age sobre o atrito da rosca, não sobre a carga de aperto. Ao apertar a segunda porca contra a primeira, você cria uma carga interna entre as duas, independente da carga que segura a junta. Essa carga interna força os flancos das roscas das duas porcas contra lados opostos da rosca do parafuso. O resultado é um aumento real da resistência ao giro: para a porca de baixo desrosquear, ela precisa vencer um atrito muito maior do que teria sozinha.

Esse é o mecanismo, e ele é físico, não folclore. O problema é que ele depende inteiramente de a carga interna entre as duas porcas ter sido criada corretamente. E é aí que a maior parte das montagens erra.

Porca e contra porca: quem recebe qual torque

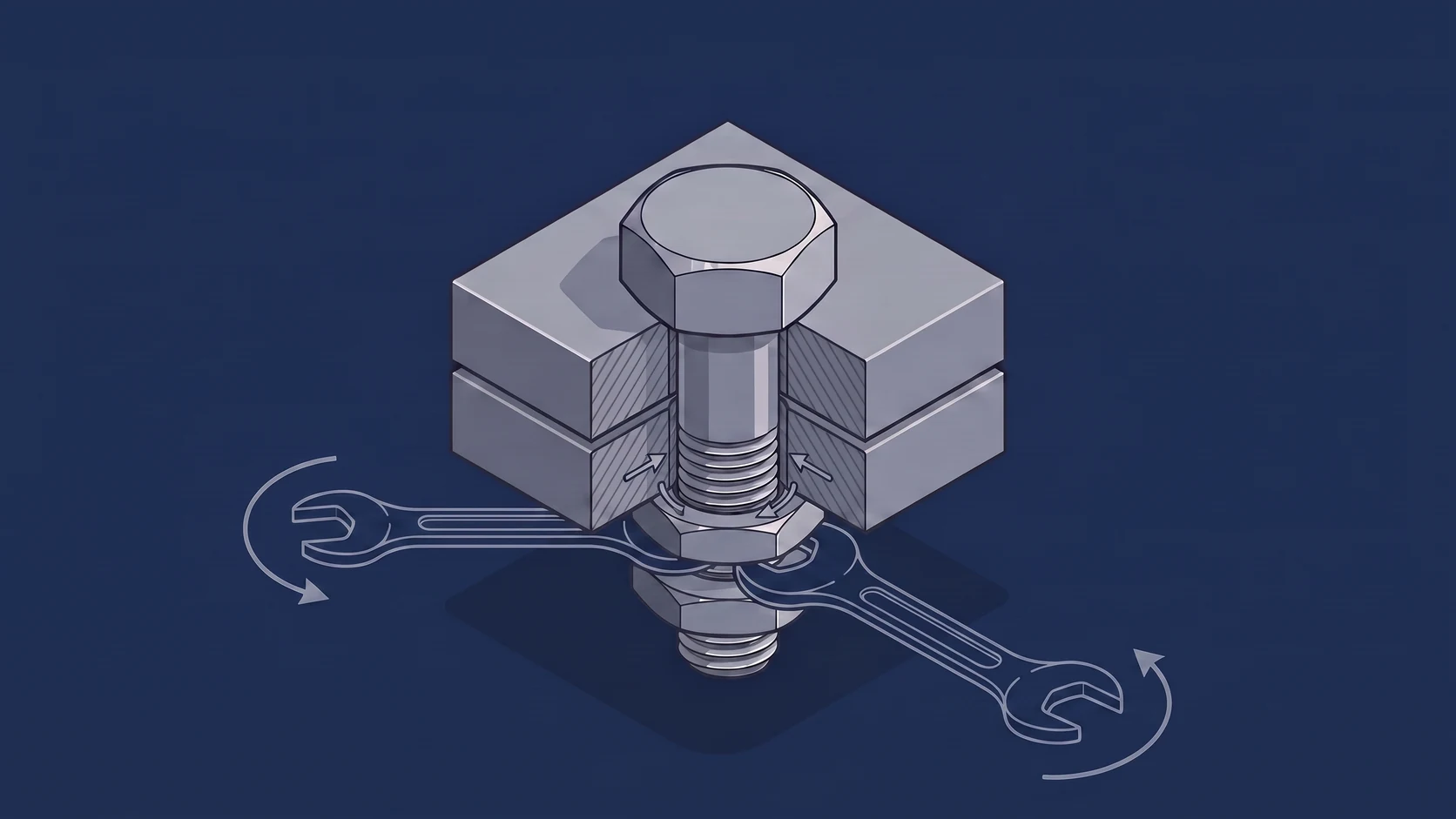

A montagem correta de porca e contra porca não é apertar as duas com a mesma chave e a mesma força. Ela pede uma sequência específica:

1. A porca fina vai embaixo, encostada na peça, apertada com um torque parcial. Ela ainda não é a porca que segura a junta.
2. A porca de altura normal vai por cima, apertada com o torque de projeto. É ela que gera a carga de aperto real.
3. A inversão de carga: com a porca de cima travada por uma chave, a porca de baixo é girada no sentido de desaperto contra ela. Nesse instante a carga se transfere, e a porca de cima passa a ser a que carrega a junta, enquanto a de baixo passa a ser o elemento de travamento.

Na prática de campo, essa sequência raramente é executada. O que se vê é a segunda porca apertada por cima com uma chave só, sem inversão e sem torque diferencial. Nesse caso o par não gera carga interna nenhuma: a segunda porca fica apenas encostada, sem função mecânica, e a junta segue dependendo do atrito da rosca da primeira porca. É uma montagem que dá conforto visual e não muda o comportamento da junta.

Contra porca sextavada, porca fina e jam nut

Há confusão de nomenclatura no chão de fábrica, e ela tem consequência prática. A contra porca sextavada costuma designar a porca sextavada de altura reduzida (a porca fina, ou jam nut na literatura em inglês), projetada justamente para trabalhar em par com uma porca de altura normal. Existe também o uso mais solto do termo, em que qualquer segunda porca sextavada comum vira “contra porca”.

A diferença importa por causa da distribuição de carga. A porca de altura normal tem filetes suficientes para carregar a força do parafuso com folga. A porca fina, não: ela tem menos filetes em contato e por isso é a peça errada para receber a carga principal. Quando alguém monta a porca fina por cima e a normal embaixo, inverte os papéis e concentra a carga de projeto na peça com menos capacidade. A montagem parece igual e não é.

Em resumo desta parte: a contra porca sextavada fina é um componente de travamento, não um componente de carga. Trocar a ordem das duas anula o benefício e cria um ponto fraco.

A função da contra porca, e o limite dela

A função da contra porca é uma só: aumentar a resistência ao afrouxamento rotacional, ou seja, dificultar que a porca gire para trás. Ela cumpre isso por atrito adicional na rosca.

Existe, porém, uma lista de coisas que se atribui à contra porca e que ela não faz:

• Ela não aumenta a carga de aperto da junta. A força que segura as peças continua sendo a que o torque de projeto gerou no parafuso. A segunda porca não acrescenta clamp force.
• Ela não impede a perda de carga de aperto. Se a junta relaxa por acomodação das superfícies, por fluência do material ou por ciclagem térmica, o par de porcas relaxa junto.
• Ela não compensa parafuso subdimensionado. Uma junta que afrouxa porque o parafuso não tem seção ou comprimento elástico suficiente continua com o mesmo problema com duas porcas.
• Ela não protege contra fadiga. Ao contrário: quando a carga de aperto se perde, o parafuso passa a receber carga alternada.

Ou seja, a contra porca é uma resposta ao giro. A maior parte das falhas de junta em ambiente vibratório não começa por giro.

Onde a contra porca falha: vibração transversal e perda de carga de aperto

Vibração axial, aquela que empurra e puxa no mesmo eixo do parafuso, é relativamente tolerante. O problema é a vibração transversal, aquela em que as peças da junta tentam escorregar uma sobre a outra, perpendicularmente ao parafuso.

Quando o esforço transversal supera o atrito entre as superfícies, mesmo que por frações de milissegundo em cada ciclo, as peças fazem um microescorregamento. Nesse instante o parafuso é flexionado lateralmente e a rosca fica momentaneamente livre para acomodar. Repita isso alguns milhões de vezes e o parafuso vai perdendo alongamento elástico, ciclo após ciclo. A junta perde carga de aperto sem que nada tenha girado de forma visível.

Nada nesse processo gira, e é justamente por isso que a contra porca não alcança o cenário: sob vibração transversal cíclica, o par de porcas perde tensão como qualquer junta apertada por atrito. Medir afrouxamento pelo giro, aqui, não mede o que importa — e essa é a razão de existir do ensaio a seguir.

O que o ensaio Junker mede

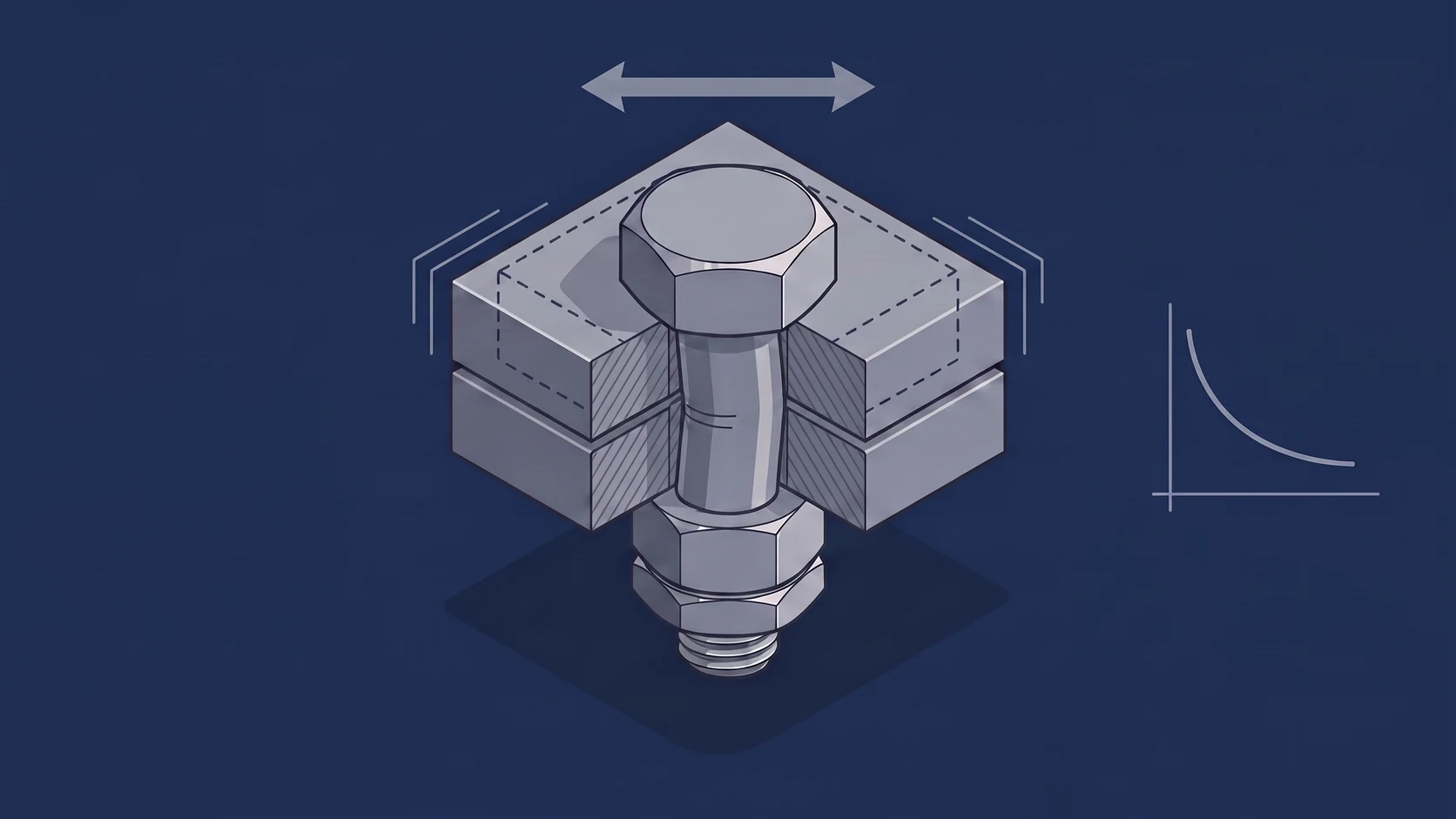

O ensaio Junker, normalizado pela DIN 65151, existe exatamente para separar as duas coisas. A bancada submete a junta a um deslocamento transversal alternado e mede, ciclo a ciclo, a perda de tensão residual no parafuso. Não se olha se a porca girou. Olha-se quanta carga de aperto sobrou.

É um teste severo, e é o único que reproduz o modo de falha que derruba junta em ferrovia, mineração e compressor. Os ensaios Junker das porcas da linha Lanfranco são realizados no CETIM, na França, laboratório reconhecido internacionalmente em engenharia mecânica.

O sintoma que engana: a junta parece apertada

Aqui está o risco real de tratar a contra porca como solução universal. Com duas porcas travadas entre si, o conjunto resiste ao giro mesmo depois de a junta ter perdido carga de aperto. O inspetor passa a chave, sente resistência e registra a junta como apertada. Ela não está: o parafuso já não estica as peças uma contra a outra, e a carga que deveria ser estática passou a ser alternada.

A matriz francesa publicou um caso que mostra esse mecanismo até o fim. Uma ponte ferroviária de 450 metros na América do Sul falhou sob tráfego pesado de carga, e a investigação mostrou que os parafusos não tinham afrouxado de forma visível: tinham perdido carga de aperto. A folga alongou os furos, introduziu fadiga cíclica e levou ao cisalhamento. A reconstrução veio depois de um ano de avaliação de engenharia e usou mais de 180 mil porcas ESL nas bitolas 7/8″, 1″ e 1.3/8″. O caso completo está publicado na biblioteca técnica da J. Lanfranco & Cie.

É a diferença entre um sintoma que some e um problema que é resolvido.

Quando a contra porca é aceitável e quando ela é risco

A pergunta útil não é se a contra porca é boa ou ruim, e sim em qual junta ela cabe. O critério é o regime de carga e a consequência da falha.

Condição da junta	Contra porca é aceitável	Contra porca é risco
Regime de carga	Estático ou quase estático	Vibração transversal cíclica
Temperatura	Estável	Ciclagem térmica repetida
Acesso para inspeção	Fácil, com reaperto programado viável	Difícil, em altura, em área confinada ou em linha parada
Consequência da falha	Local e reparável em manutenção de rotina	Parada não programada, dano em cascata ou risco à segurança
Qualidade da montagem	Torqueada por procedimento, com torque diferencial	Aperto no braço, sem sequência definida
Frequência de desmontagem	Rara	Manutenção periódica com remoção e reinstalação

Leia a tabela como uma soma, não como itens isolados. Uma condição da coluna da direita já é motivo para reavaliar. Duas ou mais, e a contra porca deixou de ser economia e passou a ser passivo de manutenção.

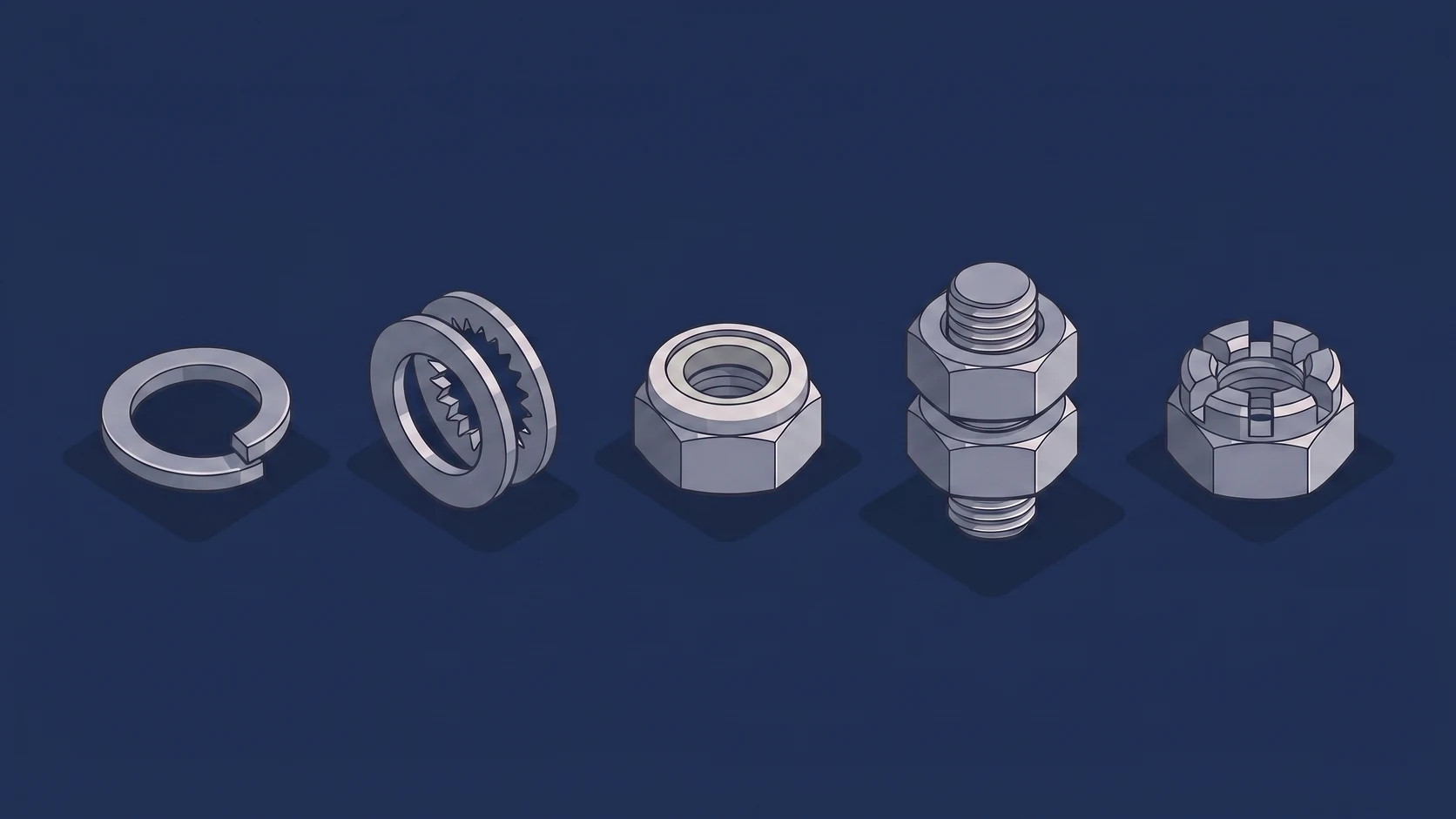

As alternativas ao par porca e contra porca

Antes de comparar, vale o princípio: cada solução de travamento ataca um mecanismo diferente. Comparar por marca não ajuda; comparar por princípio mecânico, sim.

• Arruela de pressão (arruela de mola). Princípio: reação elástica de um anel aberto que tenta cravar nas superfícies. Mérito real: custo baixíssimo e disponibilidade universal, e resolve casos leves. Limite: uma vez achatada sob o torque de projeto, sua reserva elástica é pequena diante da carga de aperto do próprio parafuso, e ela pouco acrescenta contra deslocamento transversal.
• Arruela de travamento por cunha (o princípio das arruelas Nord-Lock e HEICO). Princípio: par de arruelas com cames cuja inclinação é maior que o passo da rosca, de modo que qualquer tentativa de giro tem que levantar a junta. Mérito real: é um mecanismo de travamento eficaz e bem fundamentado contra afrouxamento rotacional, e permite manter o parafuso e a porca já especificados. Limite de projeto: acrescenta duas peças por junta ao estoque e à montagem, depende de superfície de assentamento adequada para cravar, e não atua sobre a perda de tensão que vem de acomodação ou de fluência.
• Trava química (adesivo anaeróbico, o princípio dos produtos Loctite). Princípio: o adesivo preenche a folga da rosca e cura, colando os filetes. Mérito real: eficiente, barato por junta, veda contra umidade e funciona em roscas que já existem. Limite de projeto: exige superfície limpa e desengraxada, tem tempo de cura antes de entrar em serviço, tem teto de temperatura próprio do adesivo e complica a desmontagem, que muitas vezes pede aquecimento. É, na prática, solução de uso único.
• Porca com inserto de nylon. Princípio: um anel de polímero é deformado pelo parafuso e gera atrito adicional na rosca. Mérito real: barata, rápida de instalar e amplamente disponível. Limite de projeto: o desempenho está preso ao limite térmico do polímero, e o inserto perde eficácia a cada remoção, o que a torna pouco adequada a manutenção com desmontagem frequente.
• Porca autotravante 100% metálica. Princípio: a própria rosca da porca tem uma deformação controlada, calculada em projeto, que gera interferência com a rosca do parafuso. Sem nylon, sem cola, sem polímero e sem adesivo, e sem peça adicional na junta. É a categoria da linha Lanfranco, com tecnologia HFR.

Nenhuma dessas soluções é errada em absoluto. O erro é escolher pelo hábito e não pelo mecanismo de falha que a junta apresenta.

Quando trocar o par por uma porca autotravante 100% metálica

A troca se justifica quando a junta reúne vibração transversal, dificuldade de inspeção e custo alto de parada. Nesses casos, a decisão deixa de ser sobre o preço da porca e passa a ser sobre o custo da hora parada.

As porcas autotravantes 100% metálicas da Lanfranco usam a tecnologia HFR, em que o travamento vem exclusivamente de deformação mecânica controlada da rosca. Não há elemento não metálico envolvido, então não existe o teto térmico do polímero nem a degradação do inserto a cada desmontagem.

O que a linha cobre hoje:

• Faixas dimensionais: de M2 a M48 em métrico, e polegadas em UNC e UNF.
• Temperatura: aço carbono de −50 °C a +300 °C; inox A4-80 de −200 °C a +400 °C.
• Reutilização: cinco vezes ou mais, o que muda a conta da manutenção com desmontagem periódica.
• Normas: NF E 25-411, ISO 965-2, ISO 898-2, NF EN ISO 2320 e SNCF ST 001-002.
• Tratamentos de superfície: STANAL 400 (NF E 25035, anti-engripante), sherardização (NF EN 13811), passivação e zinco.

Dentro da linha, a escolha da geometria segue a junta:

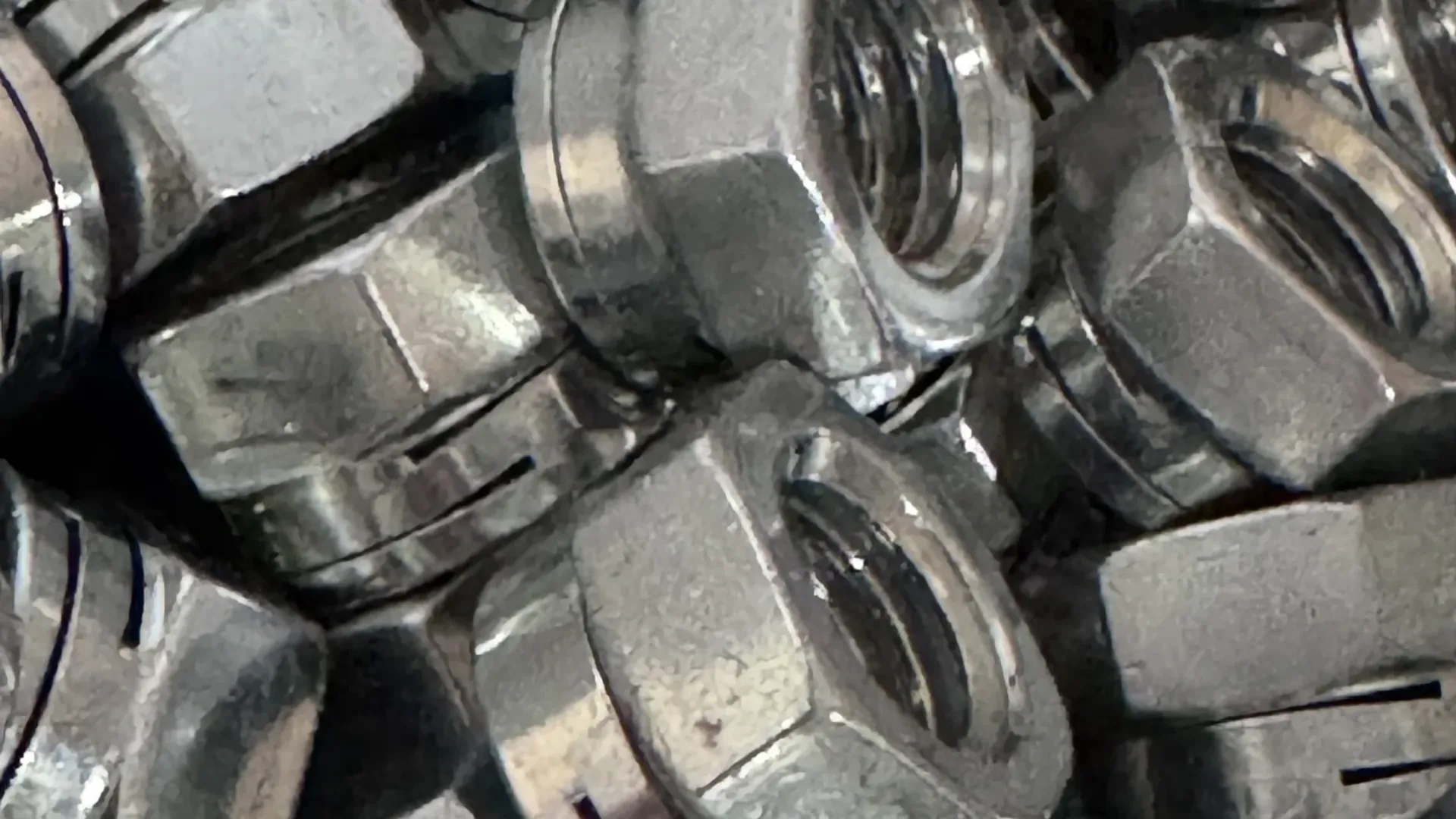

• ESL, sextavada fendada, homologada SNCF FPn6. Mantém a geometria sextavada, o que preserva a ferramenta de montagem já usada na junta. Foi a linha aplicada na reconstrução da ponte ferroviária citada acima.
• ERM, com flange e arruela livre integrada, homologada SNCF FPn15.
• THU, THM e HCE completam a linha para as demais condições de junta.

Dois casos publicados pela matriz ilustram o efeito em campo. Num cruzamento em diamante duplo de uma ferrovia Classe I no meio-oeste dos Estados Unidos, a operação convivia com cerca de 60 parafusos soltos ou rompidos por semana e 3.000 conjuntos de reposição por ano. Foram instaladas 70 porcas THU 1.3/8-6 UNC Grade 8, reaproveitando os parafusos que já estavam lá. As trocas semanais foram eliminadas e a economia chegou a quase US$ 50 mil em seis meses (caso publicado). Em moinho de bolas de um produtor europeu de cimento, a aplicação começou com ESL M30×2,50 de passo fino e evoluiu para M30, M33 e M36 (caso publicado).

Vale notar o que os dois casos têm em comum: nenhum deles exigiu trocar o parafuso ou refazer a furação. A mudança ficou na porca.

Como decidir na prática, em seis perguntas

As seis perguntas abaixo são de levantamento, e é o conjunto delas que diz se a junta ainda é caso de contra porca. Todas se respondem olhando a junta e o histórico de manutenção, não o catálogo.

1. Há deslocamento transversal relativo entre as peças da junta?
2. Existe procedimento de torque escrito para essa junta, com torque diferencial e inversão de carga?
3. Quanto custa a hora parada desse equipamento? É esse número, e não o preço unitário do fixador, que entra na conta.
4. A junta é aberta em manutenção periódica, e quantas vezes por ano?
5. Qual a faixa de temperatura real de operação, e ela cicla?
6. A inspeção de rotina consegue detectar perda de carga de aperto nessa junta?

Cada resposta cai numa das duas colunas da tabela anterior. Vale a mesma leitura: o que decide é a soma, não o item isolado.

Perguntas frequentes sobre contra porca

Qual é a função da contra porca?

A função da contra porca é aumentar a resistência ao afrouxamento rotacional da junta, ou seja, dificultar que a porca principal gire para trás. Ela faz isso por atrito adicional na rosca, gerado pela carga interna entre as duas porcas. Ela não aumenta a carga de aperto da junta e não impede que essa carga se perca.

Na montagem de porca e contra porca, qual das duas recebe o torque de projeto?

A porca de altura normal, que fica por cima, é a que recebe o torque de projeto e carrega a junta. A porca fina fica embaixo, apertada parcialmente, e é girada no sentido de desaperto contra a de cima para fazer a inversão de carga. Montar ao contrário concentra a carga na porca com menos filetes em contato.

A contra porca sextavada é diferente da porca fina de travamento?

Na prática, contra porca sextavada costuma designar a porca sextavada de altura reduzida, projetada para trabalhar em par. O termo também é usado de forma solta para qualquer segunda porca sextavada comum. A distinção importa porque a porca fina é componente de travamento, não de carga.

A contra porca resolve afrouxamento causado por vibração?

Resolve parcialmente, e só o afrouxamento por giro. Sob vibração transversal cíclica, o modo de falha dominante é a perda progressiva de carga de aperto sem giro visível, e o par de porcas perde tensão como qualquer junta apertada por atrito. É esse mecanismo que o ensaio Junker, conforme DIN 65151, mede.

Dá para substituir o par porca e contra porca por uma porca só?

Sim. Uma porca autotravante 100% metálica ocupa o lugar da porca comum e dispensa a segunda peça, mantendo o parafuso e a furação existentes. A porca ESL, sextavada fendada, preserva a geometria sextavada e a ferramenta de montagem.

A porca autotravante 100% metálica pode ser reutilizada?

Sim. A linha Lanfranco é reutilizável cinco vezes ou mais, porque o travamento vem da deformação controlada da própria rosca metálica e não de um inserto que se degrada. Isso muda a conta em juntas com desmontagem periódica.

Conclusão

A contra porca não é um erro de engenharia. É uma solução legítima para um problema específico, o afrouxamento por giro, em juntas de regime estático, baixa vibração e inspeção acessível. Nesse recorte ela cumpre o papel e custa pouco.

Fora desse recorte ela cria uma ilusão de segurança. Em junta sujeita a vibração transversal, a carga de aperto se perde por microescorregamento e ninguém percebe, porque as duas porcas continuam travadas entre si e a chave ainda encontra resistência. O caso da ponte ferroviária de 450 metros é o desfecho extremo dessa ilusão: perda de carga de aperto sem afrouxamento visível, seguida de furos alongados, fadiga e ruptura.

O critério prático é simples de aplicar. Se a junta escorrega no plano, se a temperatura cicla, se a inspeção não alcança ou se a parada é cara, a decisão saiu do campo da contra porca e entrou no campo da especificação.
